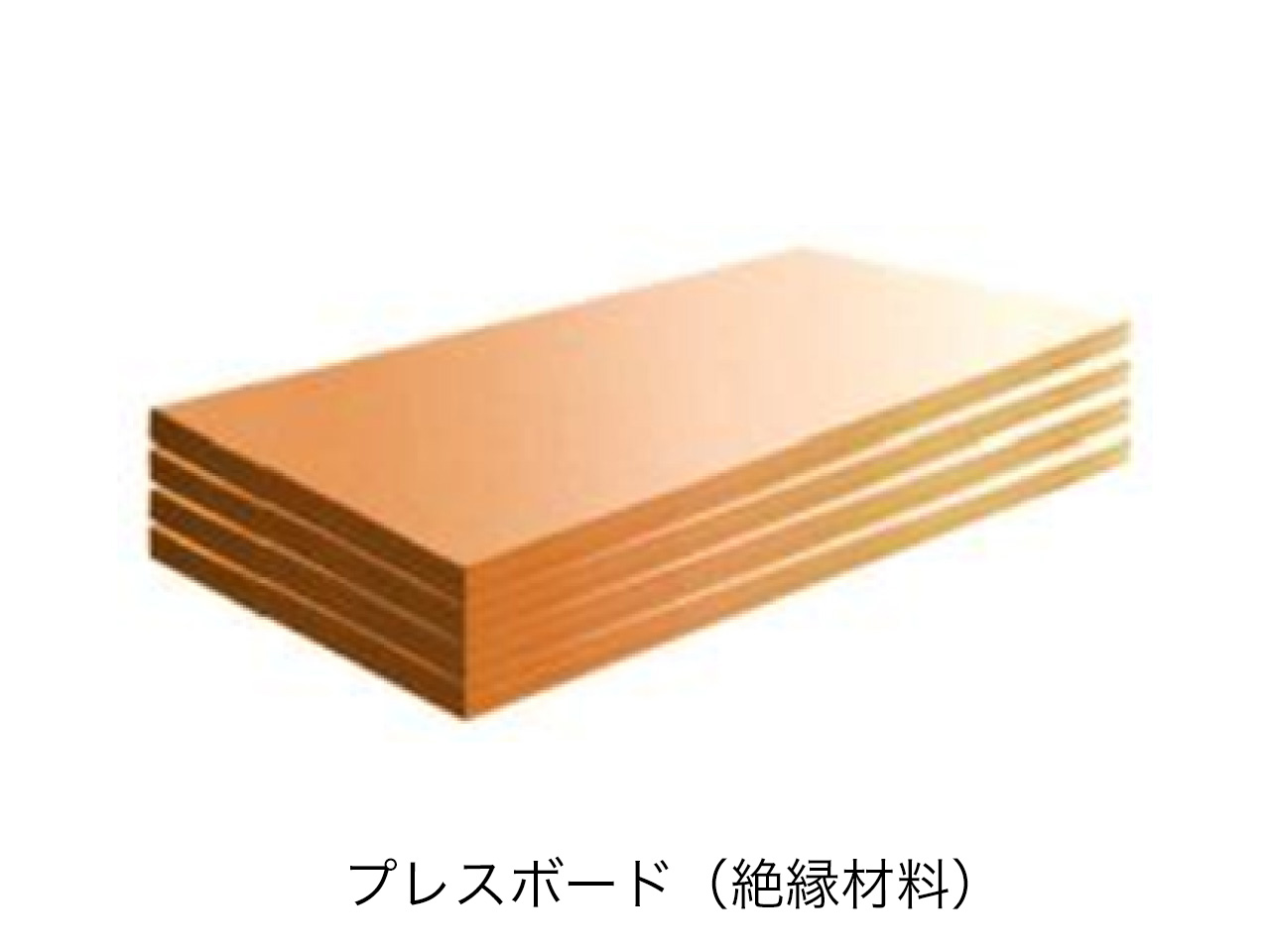

プレスボード(絶縁材料)

service sub img

Huisheng社(中)製プレスボード ー 高品質、高性能絶縁材料

Huisheng製プレスボードは、100%硫酸塩針葉樹パルプを使用しております。
圧縮率が低く、引張強度及び曲げ性能が優れている特徴があります。
ISO9001の管理基準に則り教育・管理しております。

特徴/機能

高密度、高電気的強度、高引張強度、低圧縮率
IEC60641-3-1:2008及び中国国家基準GB/T19264.3-2013に準拠しております。


導入メリット

  1. 電気特性が良好です。
  2. 油浸特性が良好です。
  3. 高い機械的強度を有します。
  4. 寸法及び形状が安定しております。

性能


性能 単位 規格値 H4工場出荷基準
厚み mm ≤1.0mm ±6.0%
≥1.5mm-1.6mm ±6.0%
>1.6mm-2.0mm ±4.0%
>2.0mm-3.0mm ±4.0%
>3.0mm-8.0mm ±4.0%
密度 g/cm3 ≤1.6mm 1.00-1.20
>1.6mm-3.0mm 1.10-1.25
>3.0mm-8.0mm 1.15-1.30
水分 % 1.0mm-8.0mm ≤6.0
引張強度 MPa ≤1.6mm ≥105
>1.6mm-3.0mm ≥115
>3.0mm-8.0mm ≥120
≤1.6mm ≥80
>1.6mm-3.0mm ≥85
>3.0mm-8.0mm ≥90
伸び % 1.0mm-8.0mm ≥3.5
1.0mm-8.0mm ≥4.5
灰分 % 1.0mm-8.0mm ≤0.5
収縮率 % 1.0mm-8.0mm ≤0.4
1.0mm-8.0mm ≤0.6
厚み 1.0mm-8.0mm ≤4.5
PH / 1.0mm-8.0mm 6.0-8.0
水浸液導電率 ms/m ≤1.6mm ≤3.0
>1.6mm-3.0mm ≤4.5
>3.0mm-6.0mm ≤6.0
>6.0mm-7.0mm ≤7.0
>7.0mm-8.0mm ≤8.0
圧縮率 % ≤1.6mm ≤10.0
>1.6mm-3.0mm ≤7.5
>3.0mm-6.0mm ≤5.0
>6.0mm-8.0mm ≤4.0
復元率 % ≤1.6mm ≥50
>1.6mm-3.0mm ≥55
>3.0mm-6.0mm ≥55
>6.0mm-8.0mm ≥55
気中絶縁破壊の強さ kV/mm ≤1.6mm ≥13.0
>1.6mm-3.0mm ≥13.0
>3.0mm-6.0mm ≥13.0
>6.0mm-8.0mm ≥13.0
給油率 kV/mm ≤1.6mm ≥14.0
>1.6mm-3.0mm ≥11.0
>3.0mm-6.0mm ≥9.0
>6.0mm-8.0mm ≥7.0
油中絶縁破壊強度 kV/mm ≤1.6mm ≥45
>1.6mm-3.0mm ≥40
>3.0mm-6.0mm ≥35
>6.0mm-8.0mm ≥35
曲げ強度 Map ≥3.0mm ≥120
≥3.0mm ≥100

プレスボード仕様


品質基準 国際基準 IEC60641-3-1:2008
中国国家基準 GB/T19264.3-2013
寸法/m㎡ 厚み/m㎡
4400*2260 0.8〜10.0
6400*3200 1.0〜8.0

使用方法/使用用途

電力用変圧器や電力用コンデンサーに使用されます。

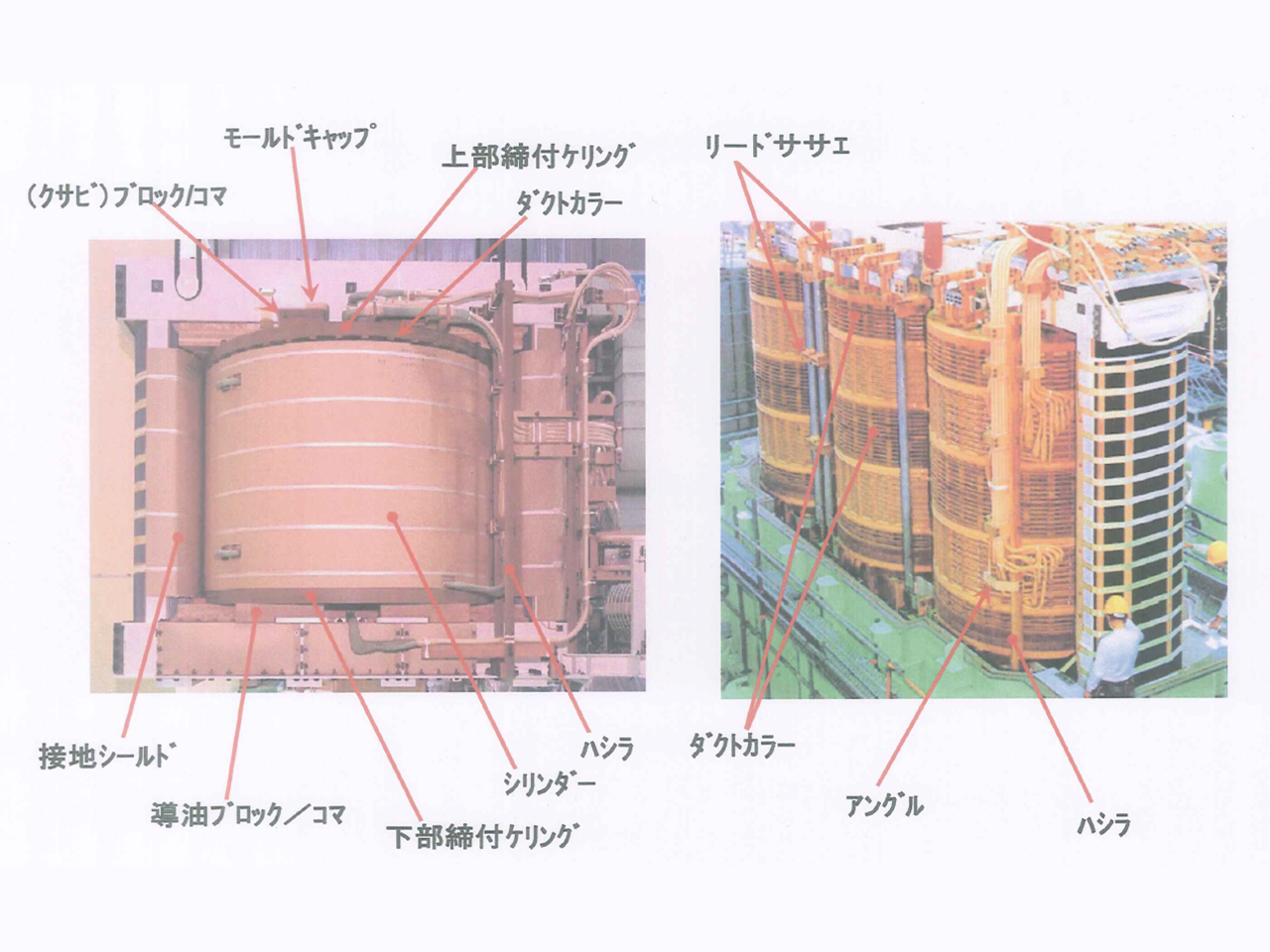

プレスボード製品適用箇所例

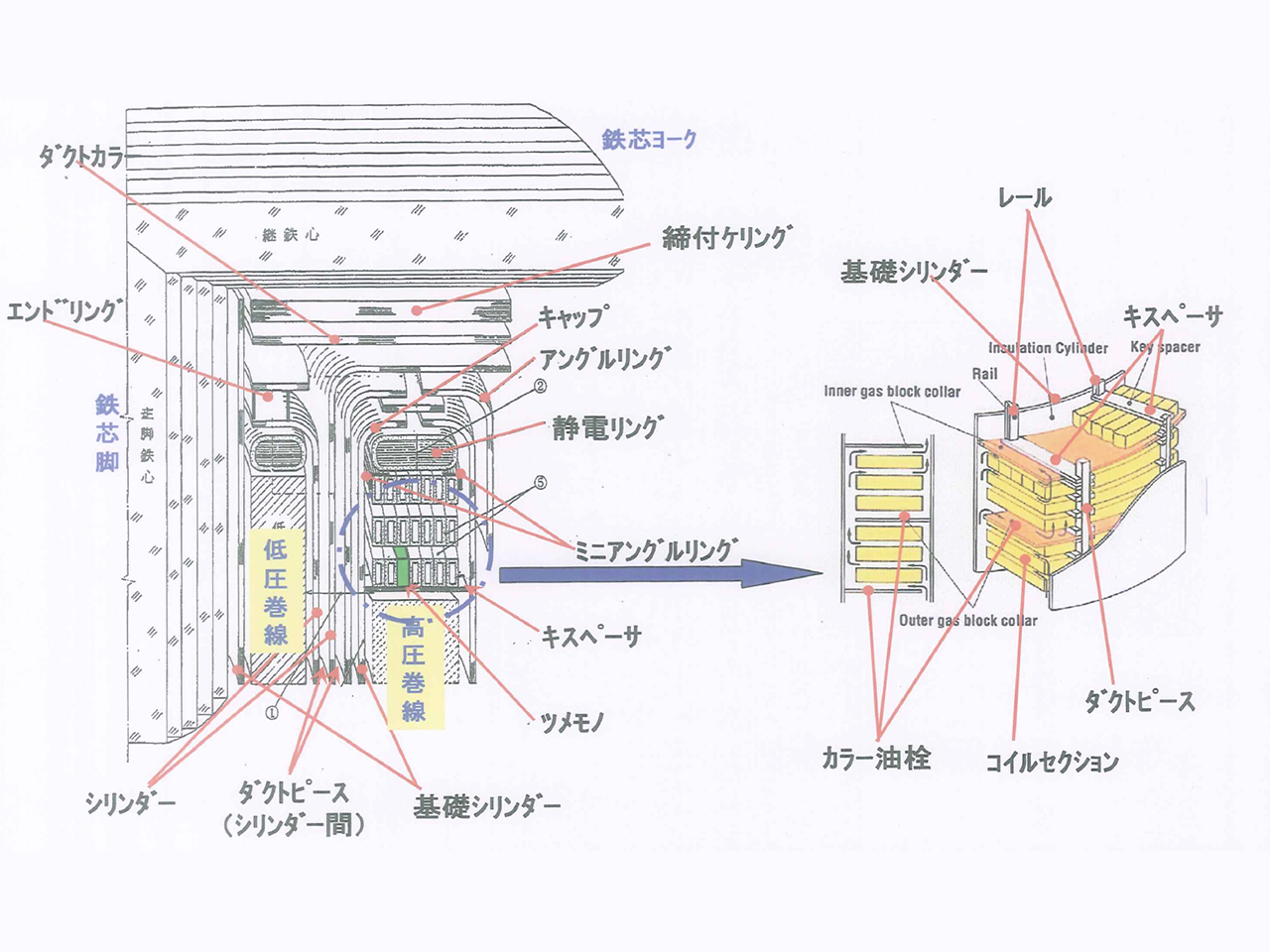

■ プレスボード製品適用箇所例
■ プレスボード製品適用箇所例
